適用范圍：
該設備適用于動力電池模組（含純電 / 混動汽車、低速車等各類模組）及壁掛式、堆疊式家用儲能系統，可覆蓋產品研發階段的熱管理優化、合規認證（符合 IEC 62619、UL 9540A、GB/T 36276 等標準）、關鍵材料與部件匹配性篩選，以及質量管控和失效分析（復現熱失控場景、溯源故障原因）等全流程，同時可拓展用于小型工商業儲能電池包的熱釋放速率相關測試。

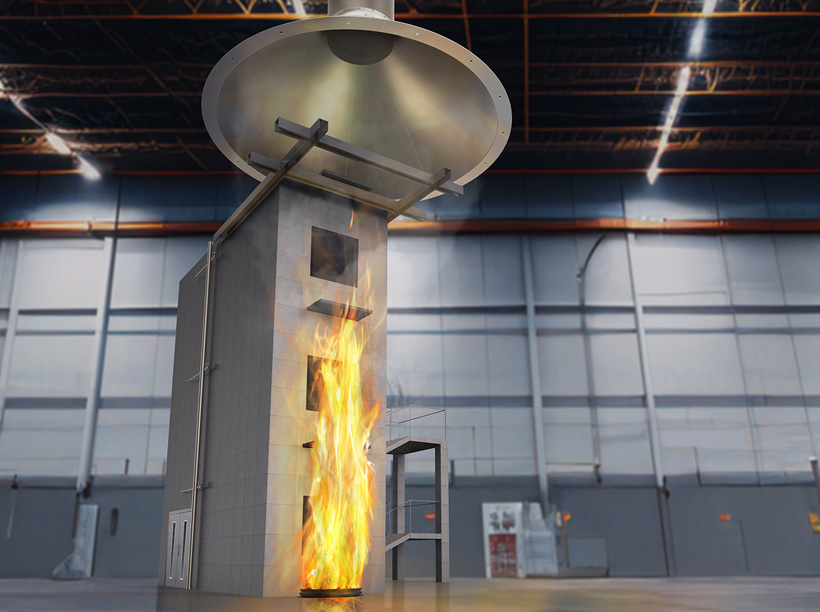

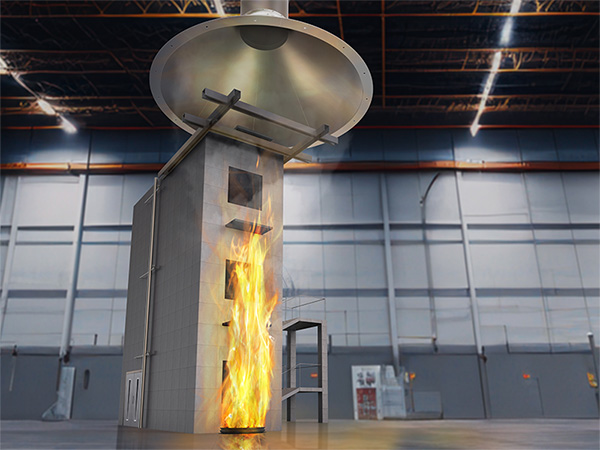

參考效果圖
對應標準：
UL9540A;GB/T 25207-2010;GB/T 41382-2022
主要技術指標：
1.錐形煙氣收集器安裝于試樣的正上方，集煙罩尺寸根據實際熱釋放速率測量需求（1MW~20MW可選）確定；
2.綜合測量區配有壓力探頭、三支熱電偶、氣體取樣探頭和煙密度測量系統等裝置；。
3.煙密度測量系統，采用柔性接頭安裝于排煙管的側管上，白熾燈并在(2900±100)K的色溫下使用，光學測量元件的100%及0%標定方式為，零點標定采用關閉白熾光源，軟件點擊0%完成。
4.100%校準在光路無遮擋狀態下，點擊100%完成，不采用中性濾光片進行光路數據的擬合。
5.氣體校準裝置，采用質量流量控制器，量程不低于0g/s-10g/s，讀數精度不低于1.5%。
6.熱釋放分析儀系統，包含氣體分析儀，抽氣泵，冷井等預處理裝置；氣體預處理系統設計獨立箱體結構，取樣管道采用不銹鋼金屬管道，包含過濾、抽氣、冷凝、干燥、樣氣調節等結構，采用三級過濾裝置，并配備流量控制裝置。氣體分析系統采用專業HRR測試氣體分析儀，包含O2、CO2、CO。
7.FTIR在線多組分分析系統，用于在線分析燃燒煙氣中的化合物組分及含量，可測量氣體種類不低于200種。
8.多通道溫度采集裝置和熱輻射通量采集裝置等等。
9.廢氣處理系統：可滿足環評要求，用于處理煙氣中有害物質。
10.安裝要求：環境溫度：0～40℃；環境濕度：25%～75%RH；大氣壓力：90～105kPa；電源：AC380V（＋15%，-10%）三相50Hz或AC220V（＋15%，-10%）單相50Hz
