產品名稱：

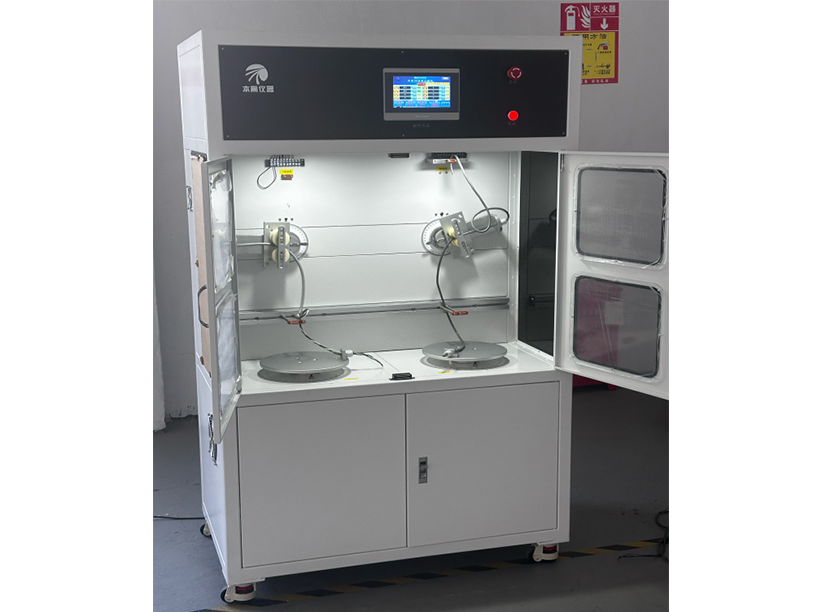

BG5342A 線纜3D扭轉試驗機
添加日期：2026-02-09
- 設備簡介：
線纜3D扭轉彎曲試驗機用于電線電纜3D扭轉彎曲疲勞測試。線纜3D扭轉彎曲試驗機是將產品一端固定在彎曲治具上,另一端固定在扭轉治具上,在一定彎曲角度、扭轉角度、速度、次數來回往復旋轉彎折測試。
技術參數：
◆ 測試工位：3組同步控制
◆ 彎曲角度：0∽±90度（觸摸屏可設）
◆ 扭轉角度：0∽±360度（觸摸屏可設不設上限）
◆ 角度顯示：指針指示角度盤，觸摸屏顯示
◆ 試驗速度：5∽60次/分（可設置且顯示）
◆ 測試次數：0∽99999999次（可預置，斷電記憶）
◆ 垂直長度LV：150（旋轉軸到上夾具距離）
◆ 水平長度LB：130（轉盤到電纜垂直面距離）
◆ 試樣直徑：φ1∽φ20mm
◆ 控制系統：觸摸屏＋PLC
◆ 工作電源：AC220V、50Hz
◆ 導通芯數數量：14芯(每組7芯)
◆ 彎曲半徑：10/20/30/40/50mm各4件，共2套
◆ 電阻測試儀16路：量程10微歐-200千歐配，電阻在線監測系統 1臺 超設置電阻可停機
◆ 箱體采用靜電烤漆處理，整機設計合理，結構緊固、運行安全、穩定，符合測試要求；
◆ 角度、速度、次數等均可觸摸設置且顯示，操作簡單、方便、快捷；
◆ 閉環伺服電機加減速系統驅動，定位準確，噪音小，設備耐久性強。
